الخرسانة المسلحة بالألياف: اختيار الألياف الفولاذية والزجاجية والاصطناعية

كيف يتحكم جسر الألياف فعلياً في التشقق

كثيراً ما يُساء فهم التسليح بالألياف على أنه وسيلة لمنع تشقق الخرسانة أصلاً، لكن هذا ليس ما يفعله وليس ما يزعمه أي معيار تصميم معترف به. فمقاومة الشد في الخرسانة تقارب عُشر مقاومتها للانضغاط، ولذلك يبدأ التشقق الدقيق فور تجاوز إجهاد الشد الناتج عن الانكماش أو الأحمال عتبة التشقق المنخفضة للمصفوفة — وهذا يحدث في الخرسانة المسلحة بالألياف تماماً كما يحدث في الخرسانة العادية. ما يتغير هو ما يحدث بعد تكوّن ذلك الشق الأول. فالألياف المنفصلة العابرة لمستوى الشق تنقل إجهاد الشد من وجه الشق إلى الوجه الآخر عبر مزيج من الالتصاق بين الليف والمصفوفة، وفي حالة الألياف المشوَّهة أو المعقوفة عبر الإرساء الميكانيكي المباشر، مما يُبقي الشق ضيقاً ويمنعه من الانتشار دون ضبط عبر المقطع.

ونقل الأحمال بعد التشقق هذا هو القيمة الكاملة التي يقدمها التسليح بالألياف، ولهذا يُبلَّغ عن الأداء دائماً بقيمة مقاومة متبقية أو متانة (toughness) وليس بعدد شقوق ناجح/راسب بسيط. ففي اختبار انحناء معياري لعارضة، تنهار الخرسانة العادية فجأة عند أول شق وتفقد تقريباً كل قدرتها على حمل الأحمال. أما الخرسانة المسلحة بالألياف ذات الجرعة الكافية فتواصل حمل جزء معتبر من حملها الأقصى إلى ما بعد نقطة التشقق بكثير، وتتحدد المقاومة المتبقية بدقة بمقاومة انسحاب الألياف ونسبة أبعادها وهندسة إرسائها وجرعتها وليس بمقاومة المصفوفة وحدها. وفهم هذه الآلية هو الأساس لكل قرار لاحق بشأن نوع الألياف وجرعتها — وهو قرار يتفاعل أيضاً مباشرة مع خيارات تصميم الخلطة التي يغطيها دليلنا حول الملدنات والملدنات الفائقة للخرسانة، إذ تحتاج الخلطات المحمّلة بالألياف عادةً إدارة أدق لقابلية التشغيل.

الخرسانة المسلحة بالألياف الفولاذية (SFRC): الآليات والتطبيقات

الخرسانة المسلحة بالألياف الفولاذية هي تقنية الألياف المهيمنة في التطبيقات الإنشائية التي تتطلب متانة عالية بعد التشقق (post-crack toughness)، وتأتي ميزة أدائها على أنواع الألياف الأخرى بالكامل تقريباً من الإرساء الميكانيكي وليس من الالتصاق الكيميائي. فألياف الفولاذ الإنشائية الحديثة تُسحب على البارد من سلك فولاذ منخفض الكربون وتُشكَّل بهندسات معقوفة النهاية أو مموَّجة أو مشوَّهة بطرق أخرى تحديداً كي تضطر النهايات المشوَّهة، بمجرد انفتاح الشق وبدء انسحاب الليف من المصفوفة، إلى الاستقامة فيزيائياً وشق طريقها عبر عجينة الإسمنت المحيطة قبل أن يتحرر الليف تماماً. وتمنح آلية الإرساء هذه الليف الفولاذي مقاومة انسحاب أعلى بكثير من خيط مستقيم أملس بالقطر والطول نفسيهما، ولهذا أصبحت الهندسة معقوفة النهاية التصميم القياسي في الصناعة للتطبيقات الإنشائية.

نسبة أبعاد الليف الفولاذي — الطول مقسوماً على القطر — متغير تصميمي أساسي، وتتراوح عادةً للألياف الإنشائية بين 45 و80؛ وتحسّن النسب الأعلى عموماً المتانة بعد التشقق لكنها قد تقلل قابلية التشغيل وترفع خطر تكتل الألياف على شكل كرات (balling) أثناء الخلط إذا لم تُدَر بتعديلات مناسبة في ماء الخلط والمضافات. والخرسانة المسلحة بالألياف الفولاذية هي التقنية القياسية لبلاطات الأرضيات الصناعية الثقيلة، حيث تحل المقاومة الموزعة بعد التشقق محل شبكة الأسلاك الملحومة بموجب طرق تصميم مثل TR 34 الصادر عن Concrete Society أو ACI 360R، وكذلك لقطع الأنفاق مسبقة الصب ولدعم الأرض بالخرسانة المقذوفة (shotcrete) في الإنشاءات الجوفية، حيث تحكم EN 14487-1 ومدونات الأنفاق الوطنية اختبارات القبول.

المفاضلة التي يجب أن يوازنها المهندسون مقابل المتانة الفائقة للألياف الفولاذية هي خطر التآكل عند أوجه الشقوق المكشوفة والألياف السطحية، وارتفاع كلفة المواد الخام مقارنة بالبدائل الاصطناعية. وحيثما يكون التعرض للتآكل هو الاعتبار الحاكم — المنشآت البحرية، أو البيئات الصناعية العدوانية كيميائياً، أو التطبيقات ذات التشطيب المكشوف المصقول بالمالج حيث لا يكون تلطخ الألياف السطحية بالتآكل مقبولاً جمالياً — يحدد المهندسون بصورة متزايدة الألياف الاصطناعية الكبيرة بدلاً منها، وهو قرار استبدال يقود مباشرة إلى فئة الألياف التالية.

الألياف الاصطناعية الكبيرة: كيمياء البوليمرات والأداء الإنشائي

طُوّرت الألياف الاصطناعية الكبيرة تحديداً لسد فجوة الأداء بين المتانة العالية للألياف الفولاذية ودور الألياف الدقيقة غير الإنشائي بحتاً المقتصر على الانكماش اللدن، وهي تنافس الآن الألياف الفولاذية مباشرة في تطبيقات البلاطات المصبوبة على الأرض والخرسانة المقذوفة حيث تكون مقاومة التآكل هي العامل الحاسم. وتُبثق هذه الألياف من البولي بروبيلين أو البولي إيثيلين عالي الكثافة أو خلائط بوليمرية مهندسة على شكل خيوط أحادية (monofilament) أو أشكال متشعبة شبكياً (fibrillated) بأطوال تتراوح عادةً بين 35 و60 ملليمتراً — وهي كبيرة بما يكفي لتُصنَّف ألياف كبيرة بموجب ASTM C1116 وEN 14889-2، مما يميزها عن الألياف الدقيقة الأقصر والأرفع بكثير التي تُستخدم لضبط تشققات الانكماش اللدن فقط.

ولأن الألياف البوليمرية تفتقر إلى الصلابة الذاتية للفولاذ وتعتمد كلياً على نسيج السطح أو النقش أو البنية المتشعبة شبكياً للإرساء بدلاً من خطاف مشوَّه ميكانيكياً، فإن تحقيق مقاومة متبقية مماثلة لمقاومة الألياف الفولاذية يتطلب عموماً اختياراً دقيقاً للبوليمر وهندسة سطحية أثناء تصنيع الألياف، مع التحقق منها مقابل بيانات اختبار EN 14651 أو ASTM C1609 الخاصة بالمنتج نفسه وليس افتراضها من قيم الأدبيات العامة. أما ميزة الكيمياء فكبيرة: فالألياف البوليمرية محصنة ضد التآكل الكهروكيميائي الذي يهدد الألياف الفولاذية عند الشقوق والأسطح المكشوفة، ولا تضيف أي خطر لتلطخ السطح بالصدأ على تشطيبات الأرضيات المعمارية أو الصالحة للأغذية، وهي غير مغناطيسية وغير موصلة، وهو أمر مهم في البيئات المتخصصة مثل مراكز البيانات أو المنشآت التي تحتوي معدات إلكترونية حساسة.

• خيط البولي بروبيلين الأحادي — مقاومة كيميائية جيدة، ومعامل مرونة أقل من الفولاذ، ويتطلب جرعة أعلى حجماً لتحقيق متانة مكافئة
• البولي بروبيلين المتشعب شبكياً — تحسّن بنية الشبكة الشبيهة بالمشبك التعشيق الميكانيكي وانتظام التشتت
• خلائط البولي أوليفين — تركيبات بوليمر مشترك مهندسة تستهدف معامل شد أعلى والتصاقاً أفضل بالمصفوفة
• الخيط الأحادي المنقوش/المشوَّه — يزيد نسيج السطح مقاومة الانسحاب دون عبء التآكل الذي يلازم الفولاذ

الخرسانة المسلحة بالألياف الزجاجية (GFRC): التطبيقات المعمارية

تشغل الخرسانة المسلحة بالألياف الزجاجية مساحة تطبيقية مختلفة جوهرياً عن الألياف الفولاذية والاصطناعية الكبيرة: فبدلاً من ضبط التشققات الإنشائي في البلاطات والخرسانة المقذوفة، تُستخدم GFRC بصورة شبه حصرية في ألواح الكسوة المعمارية الرقيقة المصبوبة وعناصر الواجهات الزخرفية والمكونات الزخرفية مسبقة الصب، حيث تكون الأولوية لنسبة مقاومتها العالية إلى الوزن في الأعمار المبكرة وقدرتها على الصب في قوالب بأشكال معقدة. وعادةً لا يتجاوز سمك ألواح GFRC من 10 إلى 20 ملليمتراً، وهو أرق بكثير من أي تطبيق للألياف الفولاذية أو الاصطناعية الكبيرة، ولا يتحقق ذلك إلا لأن قطر الخيط الدقيق للألياف الزجاجية يتيح مساحة سطح ليفية عالية جداً وكفاءة تسليح عالية في غلاف إسمنتي رقيق.

أهم حقيقة في علم المواد تحكم ديمومة GFRC هي أن ألياف زجاج E العادية غير صالحة للاستخدام في الإسمنت البورتلاندي لأن القلوية العالية لمحلول مسام الإسمنت — التي تتراوح عادةً بين pH 12.5 و13.5 — تهاجم شبكة السيليكا في الزجاج وتُتلفها بمرور الوقت، وهو نمط فشل موثّق منذ أول استخدام تجاري لـ GFRC في سبعينيات القرن الماضي. أما ألياف الزجاج المقاومة للقلويات (AR)، المركَّبة بثاني أكسيد الزركونيوم بنسبة تتراوح عادةً بين 16 و20 بالمئة بالوزن، فتشكّل طبقة إماهة واقية تُبطئ هذا الهجوم القلوي بدرجة كبيرة، وهي كيمياء الألياف الزجاجية الوحيدة المعترف بها في معايير صناعة GFRC الحالية. وتحديد الزجاج AR بدلاً من زجاج E العادي ليس ترقية أداء اختيارية — بل هو الشرط الأساسي لأي تطبيق ألياف زجاجية في وسط إسمنتي، وقد تسبب الخلط بين الاثنين في إخفاقات طويلة الأمد حقيقية وموثقة للألواح في تاريخ الصناعة.

وإلى جانب كيمياء الألياف، فإن تصنيع ألواح GFRC عملية إنتاج مختلفة عن الخرسانة المسلحة بالألياف التقليدية — فهي عادةً عمليات رش (spray-up) أو خلط مسبق (premix) تُنتج مقاطع صفائحية رقيقة مرشوشة أو مصبوبة بدلاً من جرعات ألياف تُضاف إلى خلطة خرسانة تقليدية يُختبر هبوطها — مما يعني أن خبرة التركيب والمعالجة ومراقبة الجودة في GFRC مجموعة فرعية متخصصة من معرفة كيماويات البناء، وثيقة الصلة بالأنظمة المعدَّلة بالبوليمر التي ناقشها دليل مركبات معالجة الخرسانة، إذ إن المعالجة الرطبة السليمة في الأعمار المبكرة بالغة الأهمية للتقنيتين على حد سواء.

الاختيار والجرعة والاختبارات المعيارية للخرسانة المسلحة بالألياف

الاختيار بين الألياف الفولاذية والاصطناعية الكبيرة والزجاجية هو في النهاية قرار تصميم إنشائي تحدده آلية الفشل الحاكمة وبيئة التعرض والكلفة المستهدفة للتطبيق المحدد، وليس تفضيلاً عاماً لعائلة ألياف على أخرى. وتبقى الألياف الفولاذية الخيار الافتراضي حيث تكون الأولوية لأقصى مقاومة متبقية لكل وحدة كلفة ويكون التعرض للتآكل قابلاً للإدارة، كمعظم بلاطات الأرضيات الصناعية الداخلية وقطع الأنفاق مسبقة الصب. وتُحدَّد الألياف الاصطناعية الكبيرة بصورة متزايدة حيث يستبعد خطر التآكل أو التداخل المغناطيسي أو تلطخ السطح في تشطيب أرضية معمارية مكشوفة الفولاذ، بينما تخدم الألياف الزجاجية سوق كسوة معمارية منفصلاً تماماً تكون فيه قابلية صب المقاطع الرقيقة هي المتطلب الحاكم وليس المتانة الإنشائية بعد التشقق.

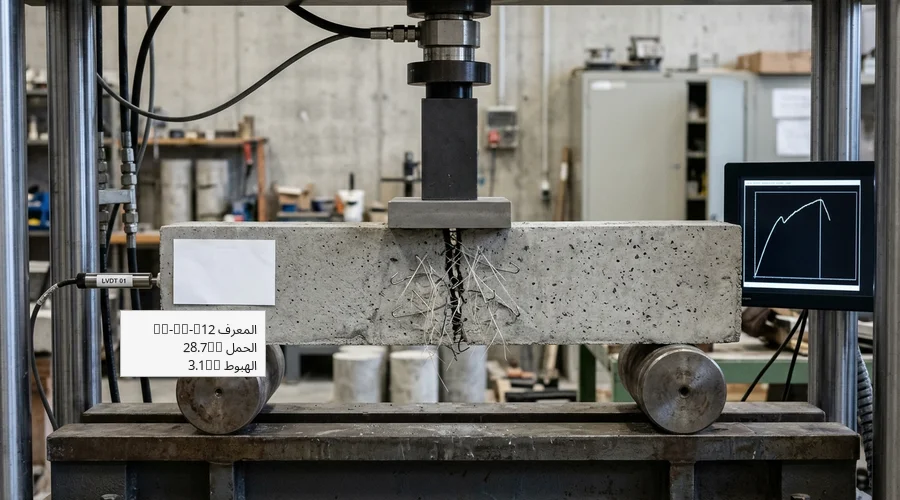

وأياً كان نوع الألياف المختار، يجب ألا تُقدَّر الجرعة أبداً من قيم الأدبيات المنشورة العامة أو من ورقة بيانات فنية لمنافس؛ بل يجب إثباتها من بيانات اختبار المتانة الانحنائية التي تصدر عن جهة خارجية للمنتج نفسه عند معدل الجرعة المقترح، ويحوّلها مهندس إنشائي إلى فئة مقاومة متبقية تصميمية باستخدام إرشادات معترف بها مثل ACI 360R أو TR 34 الصادر عن Concrete Society للبلاطات المصبوبة على الأرض. وطرق الاختبار المعيارية الرئيسية هي ASTM C1609 وEN 14651، اللذان يحمّلان عينة عارضة لإنتاج منحنى كامل للحمل مقابل الهبوط يلتقط مقاومة أول شق والمقاومة المتبقية عند نقاط هبوط محددة — أي معايير التصميم الهندسية الفعلية وليس الجرعة بالوزن. ويُستخدم ASTM C1550، اختبار اللوح الدائري المحدد استاتيكياً (round determinate panel)، على نطاق واسع للخرسانة المقذوفة والبلاطات لأن تحميله ثنائي المحور يمثل سلوك البلاطة الحقيقي أفضل من اختبار عارضة أحادي المحور.

1. حدد آلية الفشل الحاكمة — ضبط تشققات الانكماش، أو المتانة الإنشائية بعد التشقق، أو قابلية الصب المعمارية
2. اختر عائلة الألياف — الفولاذ لأقصى متانة، والاصطناعية الكبيرة لأداء إنشائي خالٍ من التآكل، والزجاج AR للمقاطع المعمارية الرقيقة
3. ارجع إلى بيانات اختبار الانحناء الصادرة عن جهة خارجية — نتائج ASTM C1609 أو EN 14651 أو ASTM C1550 للمنتج المحدد عند الجرعة المقترحة
4. تحقق من توافق الخلطة — أكّد قابلية التشغيل والتشتت وغياب تكتل الألياف الكروي في الخلطات التجريبية قبل الإنتاج الكامل
5. وثّق الأداء للمهندس الإنشائي المسؤول — فئة المقاومة المتبقية، وليس الجرعة وحدها، هي مدخل التصميم

ويجب على مصنّعي الألياف وفرق التركيب الداخلة إلى هذا السوق أيضاً أن تراعي تأثيرات التفاعل بين جرعة الألياف وأنظمة المضافات — فالتحميل العالي بالألياف قد يقلل قابلية التشغيل ويتطلب تعديل جرعة الملدن الفائق، وهو تفاعل يُحل على أفضل وجه عبر منهجية تصميم الخلطات المنهجية نفسها المستخدمة للمنتجات المتوافقة مع ASTM C1609. وتواصل الأدبيات التقنية عن الخرسانة المسلحة بالألياف التوسع مع وصول كيماويات بوليمرية جديدة وهندسات ألياف فولاذية جديدة إلى السوق، مما يجعل التحقق الصارم من الأداء المستند إلى المعايير الأساس الموثوق الوحيد لادعاءات المنتج في هذه الفئة.
