Pinturas intumescentes resistentes al fuego: formulación y clasificaciones

1. Por qué las pinturas intumescentes resistentes al fuego importan en el mercado actual

La seguridad contra incendios ha pasado con rapidez de ser una lista de verificación normativa básica a una prioridad central de ingeniería, arquitectura y finanzas en el diseño de infraestructura moderna. Los entornos urbanos de alta densidad, los rascacielos sofisticados, los sistemas de metro, los aeropuertos y los complejos industriales contienen enormes cantidades de acero estructural portante. Sin embargo, el acero estructural es muy vulnerable a la degradación térmica: pierde hasta 50% de su límite elástico mecánico cuando se calienta a solo 550–600°C.

Sin sistemas de protección activa o pasiva contra incendios, el acero estructural sin proteger expuesto a un incendio normal de un edificio alcanzará su temperatura crítica de colapso en cuestión de minutos. Esta falla estructural rápida reduce drásticamente la ventana de evacuación y expone a los equipos de primera respuesta a graves riesgos. Los recubrimientos intumescentes (revestimientos intumescentes en España y Chile) ofrecen una solución elegante y ligera: mantienen la integridad mecánica y retrasan durante horas la falla estructural del núcleo sin añadir carga muerta ni alterar el aspecto estético. Dentro de la industria más amplia de las pinturas y recubrimientos, esta categoría de protección pasiva contra incendios alcanza precios premium precisamente por su función crítica para la seguridad.

En los mercados industriales emergentes, la demanda se expande con rapidez. Los códigos nacionales de construcción imponen parámetros estrictos de cumplimiento a las estructuras de alta ocupación, los espacios de trabajo comerciales, los centros de datos de alta tecnología y los complejos de procesamiento pesado. Al aplicar pinturas resistentes al fuego de alto desempeño, los gerentes de proyecto pueden obtener con facilidad las aprobaciones reglamentarias, cumplir las exigencias de las aseguradoras y proteger los activos físicos a largo plazo frente a daños térmicos catastróficos.

2. ¿Qué es exactamente una pintura intumescente resistente al fuego?

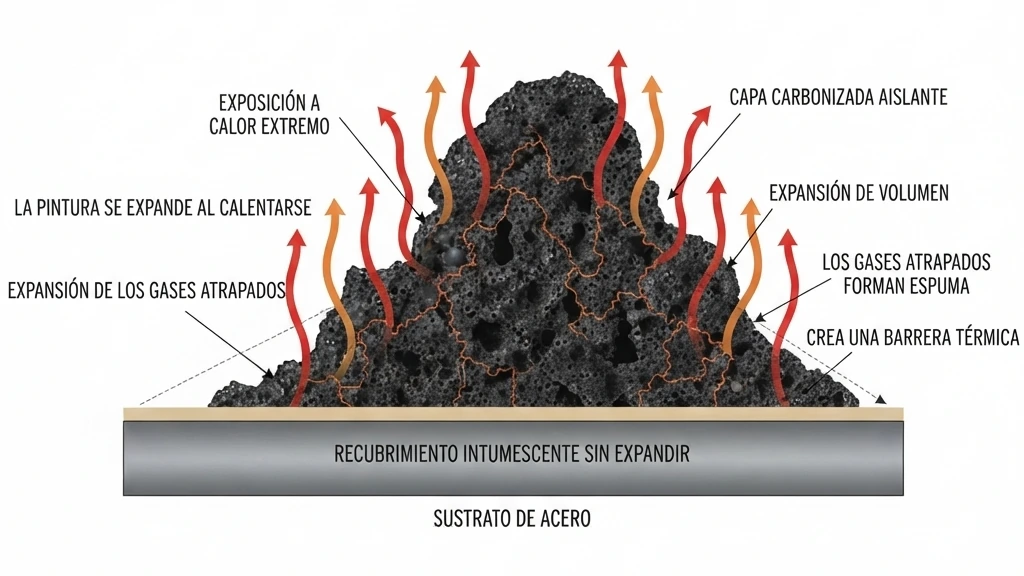

Una pintura intumescente resistente al fuego es un recubrimiento diseñado, térmicamente reactivo, concebido para permanecer completamente inactivo en condiciones normales de operación (más sobre la intumescencia, en inglés). Se presenta como un acabado liso y decorativo, indistinguible de los sistemas de pintura protectora convencionales. Sin embargo, al exponerse a temperaturas superiores a 200–250°C (típicas del inicio de un incendio), el recubrimiento experimenta una serie de transformaciones químicas y físicas muy controladas. Como el mismo sustrato de acero debe resistir también la oxidación antes de enfrentarse a un incendio, los sistemas intumescentes se aplican siempre sobre una base de recubrimiento anticorrosivo (en inglés), y nunca como una capa protectora independiente.

A diferencia de los simples aditivos retardantes de llama para pinturas, que solo frenan la propagación inicial de la llama sobre las superficies, un verdadero recubrimiento intumescente de película delgada experimenta una rápida expansión física:

• Expansión térmica en espuma — se expande hasta 40–100 veces su espesor de película seca (DFT, por sus siglas en inglés) original
• Capa carbonizada aislante (char) — forma una capa de espuma de carbono muy estable, de baja densidad y muy porosa
• Barrera térmica estructural — la capa carbonizada expandida actúa como un escudo físico contra el calor y reduce de forma drástica la velocidad de transferencia térmica hacia el sustrato de acero estructural

Al retrasar el aumento de temperatura del núcleo del acero, estos sistemas reactivos ganan de forma efectiva ventanas críticas de evacuación (normalmente de 30, 60, 90 o 120 minutos) para los ocupantes del edificio y los equipos de emergencia, y evitan el colapso inmediato de la estructura.

3. La física del aislamiento: ley de Fourier de la transferencia de calor

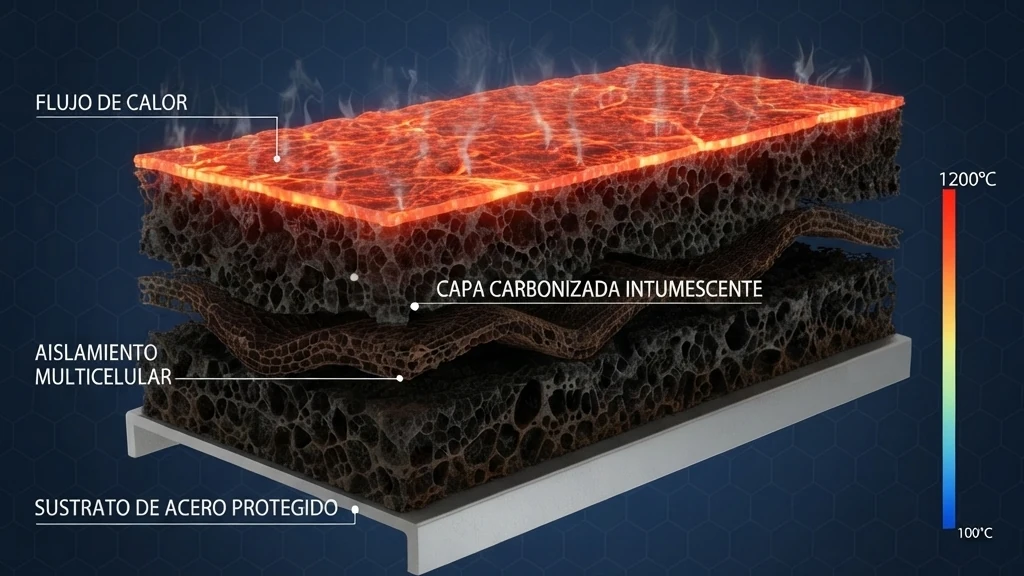

La capacidad de una capa carbonizada expandida para proteger una columna estructural de acero frente al calor intenso se rige por principios termodinámicos fundamentales. Cuando el fuego envuelve el elemento de acero, la energía térmica fluye desde el límite de la llama, a alta temperatura, hacia el núcleo de acero, más frío. La velocidad de esta transferencia térmica se modela con la ley de conducción de calor de Fourier:

Donde:

• dQ / dt — velocidad del flujo de calor (vatios) conducido hacia el núcleo de acero estructural
• k — conductividad térmica (W/m·K) de la barrera de capa carbonizada expandida
• A — área superficial del elemento de acero expuesta al límite de calor
• dT / dx — gradiente de temperatura a través de la barrera aislante, donde dx es el espesor de la capa carbonizada

Un recubrimiento intumescente eficaz optimiza dos variables de esta ecuación. Primero, maximiza el espesor de la capa carbonizada (dx) mediante agentes espumantes de gas muy eficientes, lo que reduce de forma drástica el gradiente de temperatura global (dT / dx). Segundo, su composición química genera una estructura de espuma de carbono muy porosa, con un valor de conductividad térmica extremadamente bajo (k ≤ 0.05 W/m·K), que bloquea de forma eficaz la transmisión de calor y mantiene el núcleo de acero subyacente por debajo de su temperatura crítica de falla estructural (550°C) hasta por 120 minutos de exposición intensa al fuego. Este mecanismo de aislamiento reactivo, basado en la expansión, es fundamentalmente distinto del enfoque de aislamiento pasivo y no reactivo que usan las pinturas de silicona resistentes al calor (en inglés), que resisten una temperatura elevada continua y no un único evento de incendio.

4. La química de la intumescencia: cinética de reacción de Arrhenius

La formación de una capa carbonizada aislante, estable y de baja densidad no es un simple evento físico. Es una cascada química de varias etapas, muy sensible, que debe ejecutarse en una secuencia precisa y sincronizada a medida que sube la temperatura. Si las reacciones individuales no se activan en el orden térmico correcto, los gases espumantes escaparán antes de que la resina ligante se funda, o la capa se carbonizará de forma prematura, lo que impide una expansión adecuada y provoca la falla del recubrimiento.

Las velocidades de estas reacciones individuales de descomposición y polimerización se modelan matemáticamente con la cinética de reacción química de Arrhenius:

Donde:

• r_i — velocidad de la reacción química i (p. ej., liberación de ácido, esterificación, liberación de gas, entrecruzamiento de la capa carbonizada)
• A_i — factor de frecuencia preexponencial que caracteriza las colisiones moleculares
• E_a,i — energía de activación (J/mol) de la reacción específica
• R — constante universal de los gases (8.314 J/mol·K)
• T — temperatura absoluta (kelvin) en el límite del recubrimiento

Para lograr una intumescencia óptima, la formulación debe sincronizar tres cinéticas de reacción distintas:

1. Liberación del catalizador ácido (T ≥ 150°C) — la fuente de ácido a base de fosfato debe descomponerse para generar ácido polifosfórico antes de que reaccionen los compuestos carbonificantes
2. Esterificación y carbonificación (180°C ≤ T ≤ 250°C) — el ácido polifosfórico reacciona con el donante de carbono (p. ej., pentaeritritol) y forma ésteres carbonosos mientras la resina ligante termoplástica se funde hasta un estado líquido muy viscoso
3. Liberación de gases y formación de espuma (200°C ≤ T ≤ 280°C) — el agente espumante (p. ej., melamina) se descompone y libera grandes cantidades de gas nitrógeno que expanden la matriz polimérica fundida antes de que el éster se entrecruce y forme una espuma de carbono rígida y sólida

5. Categorías clave de ingredientes funcionales

Formular una pintura intumescente certificada, de grado industrial, exige un equilibrio preciso de materias primas funcionales muy especializadas. Estos ingredientes se dividen en varios grupos químicos básicos, cada uno con una función específica en la cascada de expansión térmica. Un cambio mínimo en la pureza de las materias primas, el nivel de humedad, el tamaño de partícula o la calidad de la dispersión puede alterar por completo este delicado equilibrio químico y hacer que no se alcancen las clasificaciones de resistencia al fuego.

Los principales grupos de ingredientes esenciales en los sistemas de pintura intumescente de alto desempeño son:

• Donantes de catalizador ácido — normalmente sales inorgánicas como el polifosfato de amonio (APP); se descomponen con el calor y generan ácidos polifosfóricos, que deshidratan la fuente de carbono para iniciar la formación de la capa carbonizada
• Donantes carbonificantes — compuestos de carbono polihidroxilados, casi siempre pentaeritritol o dipentaeritritol; reaccionan con los ácidos generados para construir el esqueleto de carbono de la espuma carbonizada aislante
• Agentes espumantes — compuestos nitrogenados térmicamente reactivos, sobre todo melamina; se descomponen y liberan gases de nitrógeno y amoníaco, que expanden la matriz carbonosa fundida hasta formar una espuma de baja densidad
• Ligantes de resina termoplástica — sistemas poliméricos como los copolímeros acrílicos o los sistemas de acetato de vinilo y etileno de base solvente; mantienen unidos los ingredientes activos, aportan resistencia a la intemperie y forman la matriz fundida crítica que atrapa los gases espumantes durante un incendio. La elección de ligantes de base solvente está limitada directamente por las regulaciones regionales de COV para recubrimientos (en inglés), lo que empuja a muchos formuladores hacia alternativas acrílicas de base agua
• Aditivos sinérgicos y pigmentos — cargas minerales inorgánicas como el dióxido de titanio, el borato de zinc y la sílice; refuerzan la estructura física de la capa carbonizada e impiden que la espuma expandida se colapse bajo la fuerza mecánica de las llamas turbulentas

Como todo sistema intumescente se aplica sobre un primario anticorrosivo (véanse las preguntas frecuentes más abajo), la elección entre la química de los primarios de fosfato de zinc (en inglés) y otras tecnologías de primarios pasivantes influye directamente en la adherencia a largo plazo y en la validez de la certificación contra incendios.

6. Desafíos técnicos de formulación y brechas comunes

Las pinturas intumescentes resistentes al fuego son productos técnicamente complejos, y desarrollarlas es mucho más difícil que formular recubrimientos decorativos o anticorrosivos convencionales. Muchos fabricantes de pinturas intentan entrar en esta categoría de alto valor con hojas de receta genéricas o con mezclas básicas de ensayo y error. Este enfoque suele provocar costosos retiros de producto, certificaciones de terceros fallidas y un mal desempeño en incendios reales.

Los principales desafíos técnicos de formulación de los recubrimientos intumescentes son:

• Ingreso de humedad y sensibilidad al agua — muchas sales inorgánicas estándar (como el APP de bajo peso molecular) son muy solubles en agua; con humedad alta, estos compuestos pueden migrar a la superficie y hacer que el recubrimiento se ampolle, pierda desempeño frente al fuego o se lave
• Estabilidad reológica y escurrimiento — lograr el DFT alto que requieren las columnas de acero obliga con frecuencia a aplicar hasta 1–2 mm de pintura húmeda en una sola aplicación; esto exige una reología compleja de adelgazamiento por cizalla (pseudoplástica) para que la película húmeda no escurra de las superficies verticales de acero
• Integridad estructural de la capa carbonizada — la espuma de carbono expandida debe resistir la intensa turbulencia mecánica de los gases calientes ascendentes; sin agentes minerales inorgánicos de refuerzo, la capa carbonizada puede desintegrarse y dejar el acero desnudo expuesto al fuego
• Vida útil química en el envase — las altas cargas de compuestos químicos activos pueden provocar una prerreacción o una sedimentación dura dentro del envase de almacenamiento, y convertir el recubrimiento premium en una masa sólida inutilizable en cuestión de meses

7. Escalamiento industrial y control del proceso de fabricación

Escalar con éxito una formulación intumescente desde el banco de laboratorio hasta la producción comercial industrial exige un control estricto del proceso. La dinámica de reacción química del recubrimiento final es muy sensible a la distribución del tamaño de partícula y a la dispersión del polímero. Usar técnicas convencionales de mezclado de pinturas sin controles de temperatura adecuados puede dañar los ingredientes activos, provocar reacciones prematuras y dar lugar a un mal desempeño frente al fuego. Esta misma sensibilidad a las temperaturas elevadas del proceso es común en los productos diseñados para entornos industriales de alta temperatura (en inglés), donde la estabilidad térmica, tanto durante la fabricación como en el uso final, es un desafío de formulación compartido.

Una secuencia de fabricación estandarizada y de alto rendimiento incluye:

1. Dispersión de la suspensión con alto cizallamiento — los pigmentos y los agentes minerales de refuerzo se dispersan a altas velocidades (velocidades periféricas de 18–22 m/s) para lograr una molienda fina y homogénea
2. Incorporación funcional con bajo cizallamiento — los ingredientes activos (APP, pentaeritritol, melamina) se incorporan en condiciones de bajo cizallamiento; velocidades de mezclado excesivas en esta etapa pueden fracturar las delicadas estructuras cristalinas de estas materias primas funcionales y provocar su descomposición prematura y la pérdida de la clasificación de resistencia al fuego
3. Monitoreo continuo de la temperatura — la temperatura de la suspensión debe mantenerse estrictamente por debajo de 50°C durante el mezclado; el calor de fricción que supere este límite puede desencadenar una esterificación prematura y una prerreacción, y arruinar el lote
4. Desaireación y filtración — la pintura final debe filtrarse por una malla de 150–200 micras y desairearse para evitar que se formen microburbujas dentro del envase, que pueden introducir humedad y desestabilizar la vida útil

8. Clasificaciones de resistencia al fuego y normas internacionales de ensayo

En la industria de la protección contra incendios, el desempeño de un recubrimiento no puede afirmarse solo con ensayos de laboratorio. Debe validarse formalmente mediante ensayos de fuego a escala real en condiciones normalizadas de horno, siguiendo marcos normativos globales estrictos. Estas normas simulan el rápido aumento de temperatura de los incendios estructurales reales y garantizan que el recubrimiento ofrezca una protección fiable en condiciones extremas.

Las normas de ensayo globales críticas que rigen los recubrimientos intumescentes son:

• ISO 834 (norma de ensayo de resistencia al fuego) — referencia internacional que especifica la curva normalizada de tiempo-temperatura para evaluar elementos estructurales de edificios; consulte la página oficial de la norma ISO 834-1 (en inglés)
• BS 476, partes 20/21 — norma británica ampliamente reconocida que regula la resistencia al fuego de los elementos estructurales portantes, de uso habitual en las especificaciones de Medio Oriente
• Serie EN 13381 — norma europea integral de ensayo que evalúa la contribución de los recubrimientos protectores a la resistencia al fuego de columnas y vigas de acero estructural
• ASTM E119 / UL 263 — principales normas estadounidenses de ensayo de los sistemas de protección pasiva contra incendios para acero estructural, muy usadas en proyectos mundiales de petróleo y gas y de infraestructura industrial

Todas estas normas regionales comparten el mismo objetivo de fondo, y una visión comparativa de cómo se definen y se comparan las clasificaciones de resistencia al fuego (en inglés) entre BS 476, ASTM E119 y las curvas de tiempo-temperatura afines resulta útil al especificar un sistema para un proyecto de exportación que abarca varias regiones normativas.

Preguntas frecuentes

Conclusión

Las pinturas intumescentes resistentes al fuego son sistemas químicos sofisticados y de alta ingeniería, y no simples recubrimientos. Desarrollar estos productos exige un conocimiento profundo de la ciencia de polímeros, la termodinámica de la transferencia de calor, la cinética de reacción y las estrictas normas globales de certificación contra incendios.

Para tener éxito en este mercado de alto margen, los fabricantes deben priorizar el desarrollo científico de la formulación y un control estricto del proceso. Asociarse con consultores especializados en I+D e ingeniería ayuda a minimizar los riesgos técnicos y acelera el camino hacia la producción comercial certificada.

Artículos relacionados

• Pretratamiento de metales para recubrimientos: por qué la preparación de la superficie no es negociable (en inglés)
• Tecnología de recubrimientos en bobina: guía de aplicación industrial de alta velocidad (en inglés)
• Recubrimientos de conversión sin cromatos: la alternativa verde (en inglés)
• Negocio de fabricación de primarios industriales: guía de puesta en marcha (en inglés)
• Fabricar sin fábrica: guía del ecosistema de manufactura como servicio
• Contaminación por COV: responsabilidad social, legal y moral (en inglés)
• Revolución de la química verde: productos químicos ecológicos
• Cómo elegir al consultor de desarrollo de productos adecuado
